Как конструкция мягких ячеек повышает плотность энергии и разрядные характеристики аккумуляторов для дронов

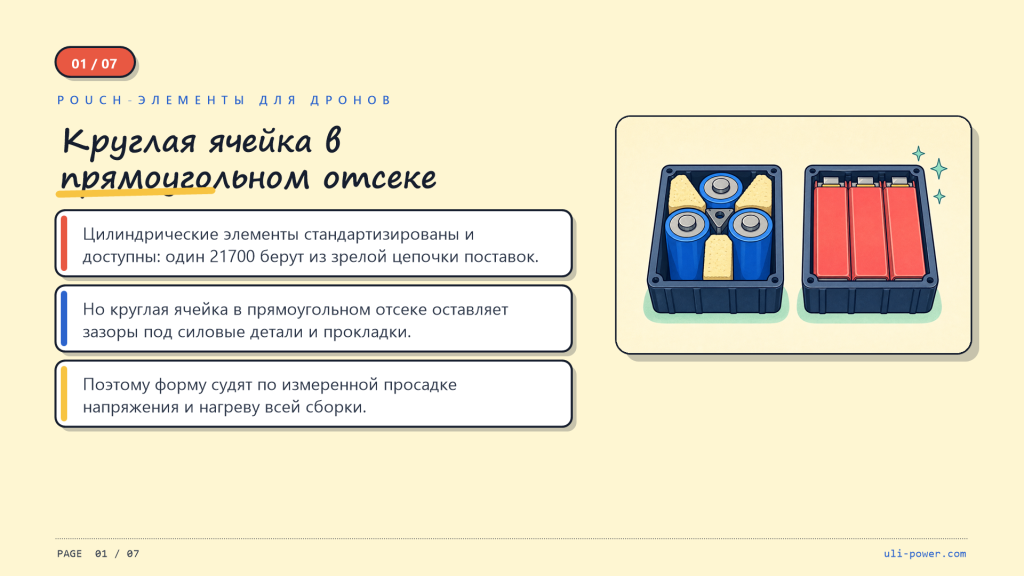

Цилиндрические ячейки стандартизированы и широко доступны, модель 21700 легко закупить по отработанным цепочкам поставок. Однако для ряда компоновок дронов круглая форма плохо использует внутренний объём корпуса. Цилиндр в прямоугольном отсеке оставляет пустоты, требующие дополнительных конструктивных элементов и прокладок. При подъёме на максимальной тяге важны также потребление тока и условия охлаждения ячеек; корректно сравнивать не только форму, но и измеренное падение напряжения и рост температуры готового аккумуляторного блока.

Мягкие ячейки как раз и созданы для решения этой задачи. Поняв принципы их устройства, становится очевидно, почему индустрия дронов перешла на мягкие аккумуляторные блоки.

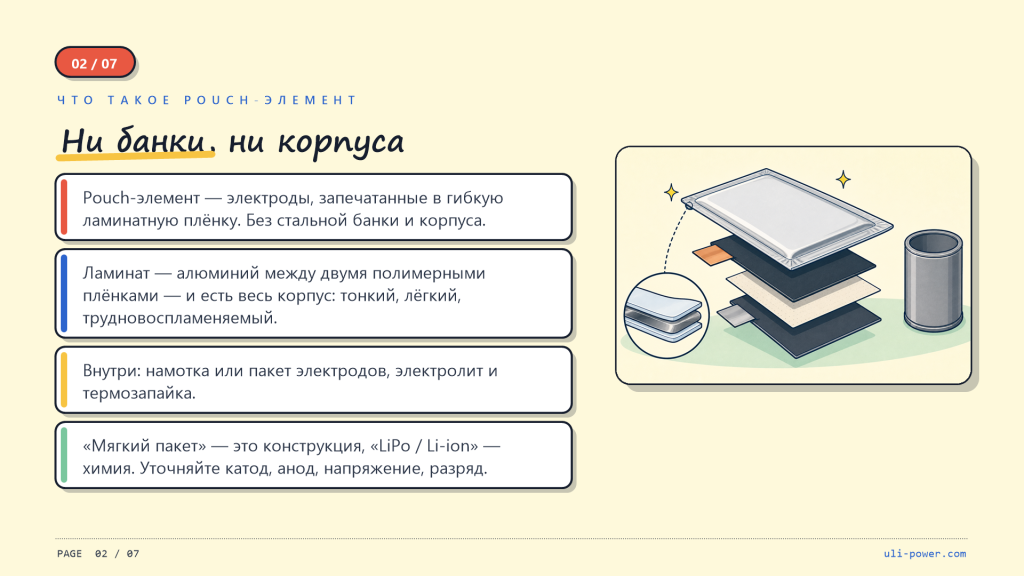

Что такое мягкая ячейка по‑сути

Убрав маркетинговые названия, мягкая ячейка — это пакет электродов, герметично запаянный в гибкую ламинированную плёнку. Без стального или алюминиевого жёсткого корпуса. Формат мягкой ячейки определяется отсутствием несущего металлического корпуса, который отнимает часть полезного объёма и веса.

Ламинированная оболочка — алюминий между полимерными плёнками — является единственным «корпусом» ячейки. Она тонкая, лёгкая и обладает огнезащитными свойствами. Внутри электроды намотаны или уложены стопкой, пропитаны электролитом и запаяны методом горячего прессования. Получается перезаряжаемая мягкая ячейка, у которой вес на единицу хранимой энергии может быть ниже, чем у ячеек в металлическом корпусе. При этом итоговые показатели блока зависят от системы охлаждения, степени сжатия, шин, BMS и внешнего корпуса.

В каталогах для дронов такой формат часто называют soft pack drone battery (мягкий блок для дрона). Данный термин описывает гибкую конструкцию оболочки, тогда как «литий‑полимерный» или «литий‑ионный» относятся к химии ячейки. Понятия связаны, но не всегда взаимозаменяемы. Покупателям следует уточнять состав катода, анода, электролита, номинальное напряжение и характеристики разряда, а не ориентироваться только на название товара.

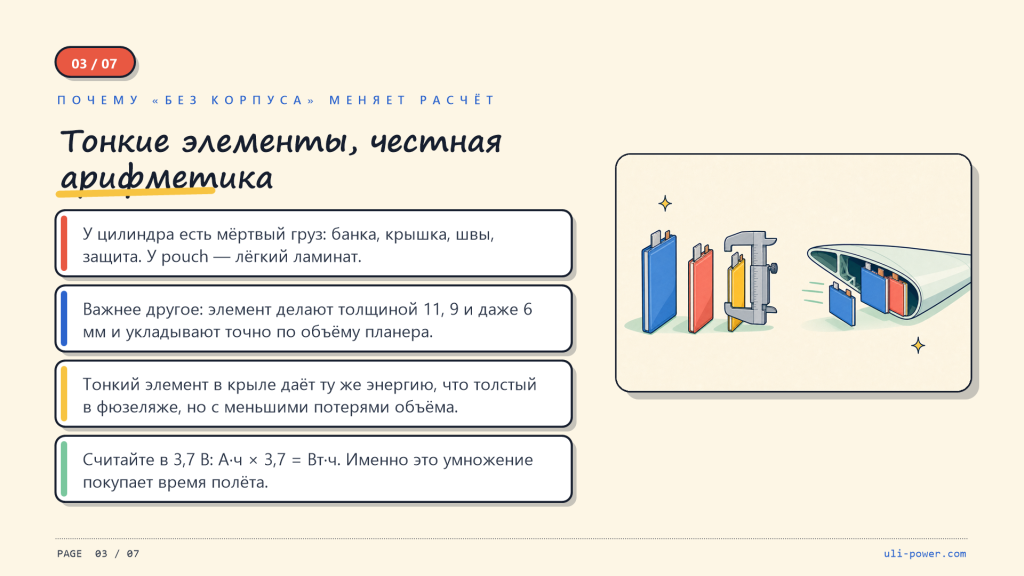

Как отсутствие металлического корпуса меняет энергетические расчёты

В цилиндрической ячейке присутствуют неактивные элементы: корпус, крышка, сварные швы, компоненты защиты. Мягкая ячейка использует более лёгкую ламинированную оболочку, при этом доля веса упаковки зависит от конструкции и технологии производства ячейки. Поэтому практический эффект нужно оценивать на уровне готового блока, учитывая шины, сжатие, охлаждение, BMS и корпус, а не опираться только на отдельные процентные значения.

Важнее абсолютных цифр — свобода компоновки. Гибкую мягкую ячейку можно сделать очень тонкой: 11 мм, 9 мм и даже 6 мм. Такие ячейки можно укладывать стопками, точно подстраиваясь под внутренний объём корпуса аппарата. Тонкая мягкая ячейка, заполняющая секцию крыла, выдаёт столько же энергии, сколько толстая ячейка в фюзеляже, но с гораздо меньшими потерями на упаковку.

Стандарт для большинства инженеров дронов — ячейка на 3,7 В (в старых даташитах встречается 3,6 В). Ёмкость ячейки в А·ч умноженная на 3,7 В даёт значение в Вт·ч, определяющее время полёта. Именно поэтому индустрия использует ограниченный набор стандартных размеров ячеек.

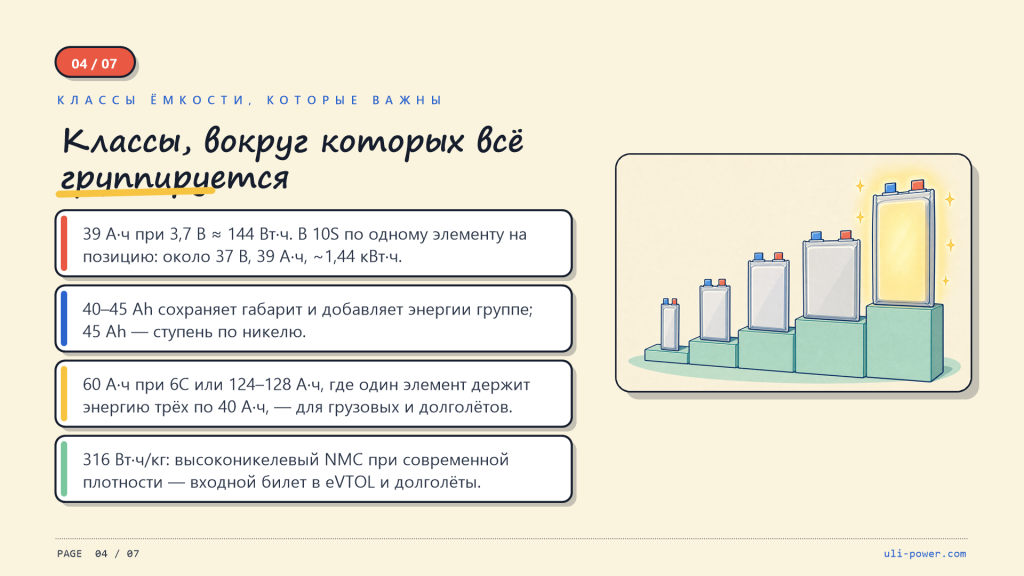

Ключевые классы ёмкостей ячеек

В современных конструкциях дронов доминируют три группы форматов, знание которых упрощает закупки.

Класс 39 А·ч. Мягкая литий‑ионная ячейка 39 А·ч при 3,7 В даёт номинальную энергию около 144 Вт·ч (3,7 В × 39 А·ч). Обозначение 140,4 Вт·ч может указывать на другое номинальное напряжение или округление, всегда уточняйте условия испытаний у поставщика. При схеме 10S номинальное напряжение блока составит ~37 В, ёмкость 39 А·ч, номинальная энергия ~1,44 кВт·ч (без учёта полезной ёмкости и потерь блока).

Класс 40‑45 А·ч. Ячейка 3,7 В 40 А·ч и шаг вверх — NMC‑ячейка 3,7 В 45 А·ч на высоконикелевой химии. Подходит для платформ, где требуется немного больше энергии на группу ячеек без изменения габаритов конструкции.

Класс 60 А·ч и выше. Спецификация мягкой ячейки 3,7 В 60 А·ч 6C означает возможность непрерывного разряда шестикратным током относительно номинальной ёмкости. Такие ячейки используют для крупных сельскохозяйственных и грузовых дронов в блоках 6S или 10S, где общий вес менее критичен, чем суммарная энергия. Также здесь относятся форматы следующего поколения: полутвердотельные ячейки 36000 мА·ч и 12500 мА·ч — больше энергии на килограмм при тех же габаритах.

Отдельно стоит отметить высоконикелевые ячейки для дальних полётов: NMC 124 А·ч и NMC 128 А·ч. Одна такая ячейка заменяет три ячейки по 40 А·ч. Подходят для грузовых и дальнолётных БПЛА при соблюдении требований по весу, току, тепловому режиму и безопасности. Напротив, ячейка NMC 20 А·ч — компактный вариант для лёгких промышленных дронов, та же химия, меньшие габариты, более быстрая зарядка.

Высокоэнергетические NMC‑ячейки являются базой для класса аккумуляторов на 316 Вт·ч/кг. Такой показатель характерен для современной химии NMC 811. Именно поэтому значение 316 Вт·ч/кг часто встречается в спецификациях eVTOL и дальнолётных дронов. Значения выше 300 Вт·ч/кг — обязательное условие для платформ с большой продолжительностью полёта.

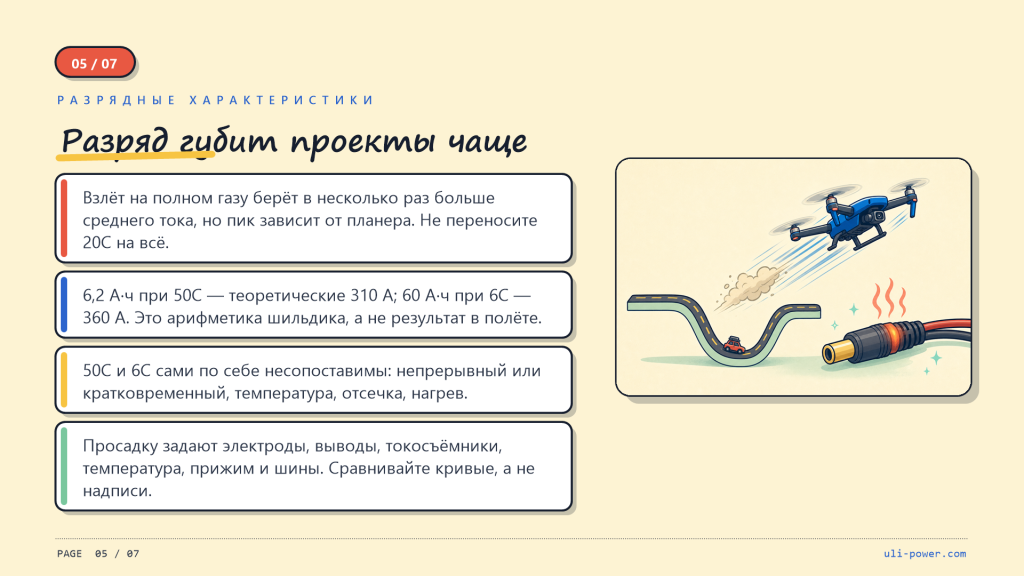

Разрядные характеристики: параметр, который губит многие проекты

Внимание обычно приковано к плотности энергии, но именно неправильно подобранная скорость разряда проваливает больше проектов дронов, чем недостаток энергии.

При подъёме на полной тяге дрон потребляет ток, в разы превышающий среднее значение. Реальный пик зависит от аппарата, винтов, двигателей, полезной нагрузки и контроллера. Не стоит принимать показатель 20C как универсальный для всех платформ. Если ячейка не удерживает напряжение под рабочей нагрузкой, возникает падение тяги, перегрев или срабатывание защиты отключения. Поэтому две ячейки одинаковой номинальной ёмкости могут быть совершенно разными продуктами.

Сравним два примера: литий‑полимерная мягкая ячейка 6200 мА·ч 50C 3,7 В и ячейка 3,7 В 60 А·ч 6C. Обе мягкого форм‑фактора, номинально могут хранить сопоставимую энергию. Первая предназначена для радиоуправляемых моделей. Теоретический ток при 50C: 6,2 А·ч ×50C = 310 А; для второй при 6C: 60 А·ч ×6C = 360 А. Это расчёты по паспорту, не гарантированные полевые значения. Поставщик должен чётко разделять непрерывный и импульсный ток, указывать температуру испытаний, порог отключения и допустимый рост температуры. Маркировка 50C не равнозначна показателю 6C. Для аппаратов, эксплуатируемых в полевых условиях, важнее измеренный рост температуры и данные по ресурсу циклов, чем рекламное значение C‑скорости.

Показатели отдачи тока, падение напряжения и конструкция блока тесно связаны. Мягкая ячейка может быть оптимизирована под низкое внутреннее сопротивление и эффективный сбор тока для сохранения напряжения под нагрузкой. Но это не даётся автоматически: толщина электродов, конструкция выводов, токосъёмники, температура ячеек, степень сжатия и шины блока влияют на падение напряжения. Сравнивайте мягкие и цилиндрические ячейки по реальным кривым разряда при одинаковой температуре, C‑скорости и пороге отключения.

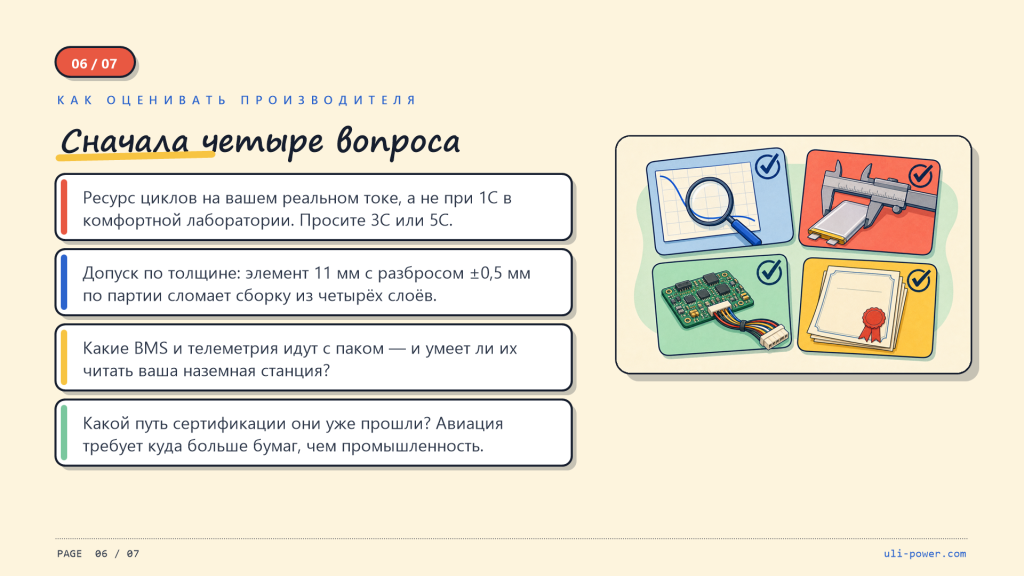

Как оценивать производителя мягких литиевых ячеек

При отборе поставщика даташит — только половина информации. Важно задать правильные вопросы:

• Какой ресурс циклов при вашей реальной рабочей скорости разряда, а не при 1C в идеальных лабораторных условиях? Запрашивайте данные при 3C‑5C, именно в таком режиме работает ваш дрон.
• Какие допуски по толщине ячейки? Если ячейка 11 мм имеет разброс партии ±0,5 мм, это может сломать работу блока из четырёх уложенных стопкой ячеек.
• Какие возможности BMS и телеметрии предлагаются вместе с блоком, можно ли считывать данные с наземной станции?
• Какой опыт прохождения сертификаций? Авиационные проекты требуют значительно больше документации, чем промышленные.

Это не придирки, а разница между аккумуляторным блоком, который стабильно летает, и блоком с постоянными проблемами.

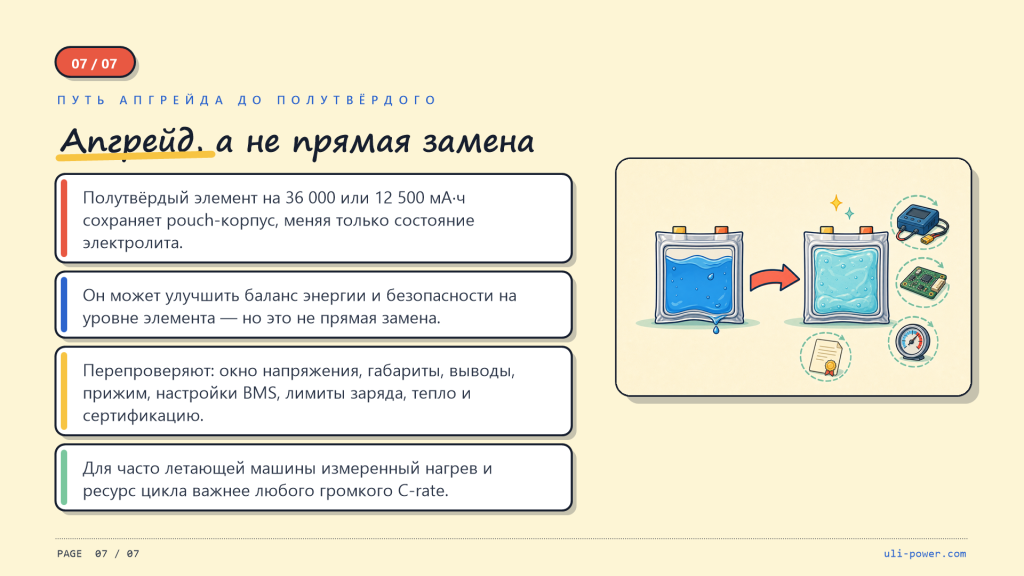

Путь модернизации: переход на полутвердотельные ячейки

Инженеры пересматривают выбор ячеек в том числе из‑за развития полутвердотельной технологии. Полутвердотельные ячейки 36000 мА·ч или 12500 мА·ч имеют частично желеобразный иммобилизованный электролит при сохранении мягкой оболочки. Они могут улучшить плотность энергии или показатели безопасности, но не являются прямой заменой «под ключ». Требуется повторная проверка диапазона напряжений, габаритов, выводов, степени сжатия, настроек BMS, ограничений зарядного устройства, теплового расчёта и сертификации.

Мы — ULi, компания Dongguan Youli Electronic Technology Limited. Мы производим аккумуляторные блоки LFP и NMC для летательных и наземных платформ: от тонких высокоразрядных ячеек для FPV и инспекционных дронов до крупных полутвердотельных блоков для грузовых и дальнолётных аппаратов. Присылайте требуемый формат ячейки, C‑скорость и целевой показатель времени полёта. Мы подготовим рекомендации по ячейкам, архитектуре блока и коммерческое предложение.

Контакты: 📧 info@uli‑power.com 📞 +86 18565703627
