Что такое полутвердотельная мягкая ячейка для дронов? Технология, химический состав и плотность энергии

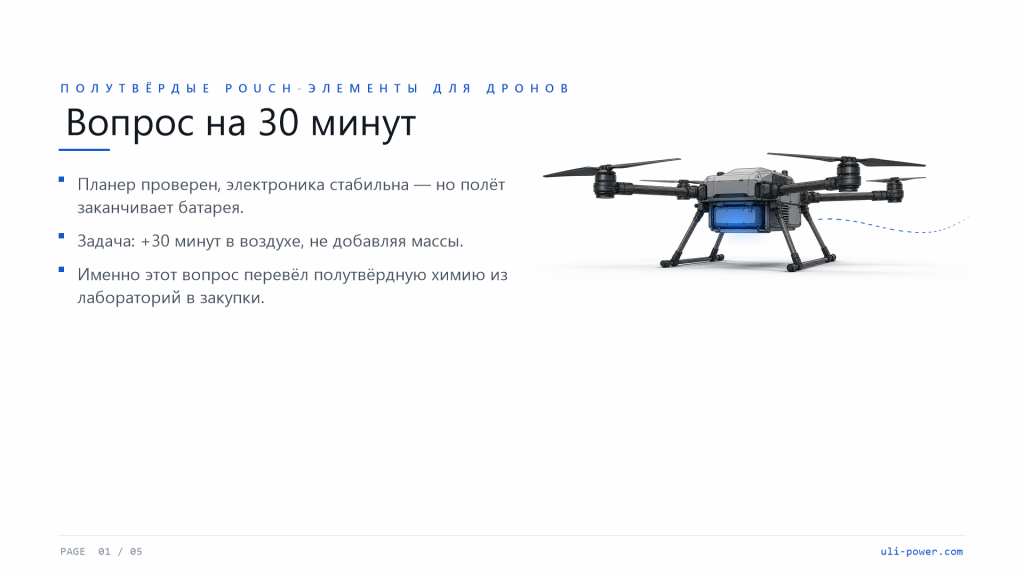

Каждый разработчик дронов рано или поздно сталкивается с одной и той же проблемой. Конструкция аппарата отработана, бортовая электроника стабильна, но аккумулятор разряжается, и полёт завершается. На инженерных совещаниях звучит вопрос, который определяет развитие продукта на ближайшие два года: как добавить ещё тридцать минут полёта без увеличения веса?

Именно поэтому полутвердотельные аккумуляторы перешли из категории научных разработок в реальный вариант для закупок. Производители промышленных, сельскохозяйственных и дальнолётных БПЛА оценивают данную химию, однако степень готовности продукта, результаты испытаний и доступность на рынке сильно различаются. В этой статье мы разберём, что на самом деле представляет собой полутвердотельная ячейка, почему мягкий форм‑фактор привлекателен для летательных аппаратов, какие химические составы актуальны и как правильно читать технические спецификации при подготовке к закупке.

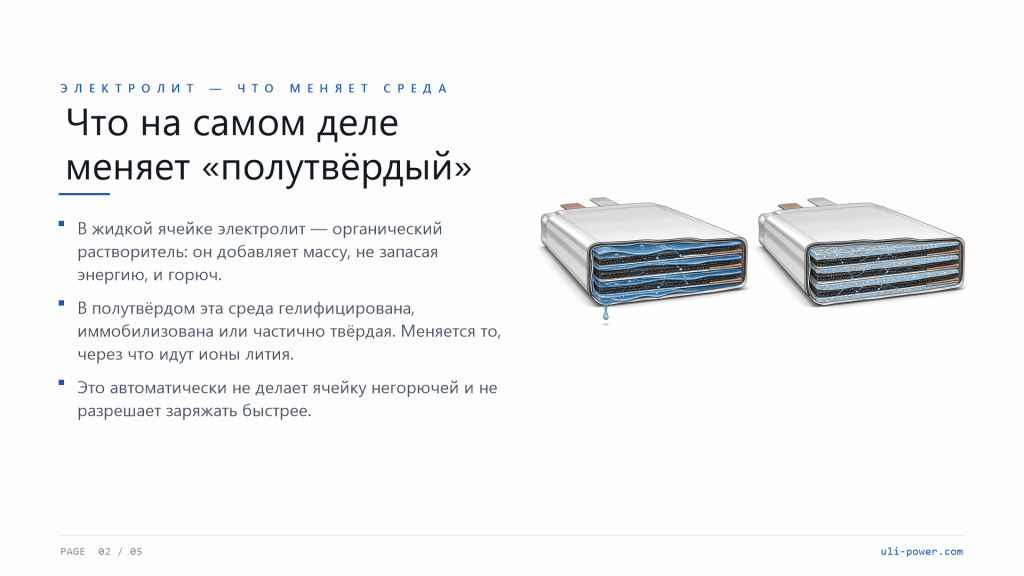

Что означает термин «полутвердотельный»

Классический литий‑ионный аккумулятор содержит жидкий электролит — органический растворитель, который переносит ионы лития между анодом и катодом. Он эффективно работает, но жидкость горюча, может вытекать и ограничивает максимальную плотность упаковки активных материалов, поскольку сама жидкость имеет вес, не участвуя в накоплении энергии.

В полутвердотельных аккумуляторах часть конструкции изменяется. В зависимости от производителя электролит может быть желеобразным, иммобилизованным или смешанным с твёрдыми компонентами. Это позволяет увеличить загрузку активных материалов, повысить устойчивость к утечкам и распространению теплового разгона, но итоговые характеристики зависят от конкретной химии, конструкции и результатов проверок. Полутвердотельная ячейка не становится автоматически пожаробезопасной или пригодной для ускоренной зарядки. Изменяется только среда, по которой перемещаются ионы лития.

Полностью твердотельные ячейки заменяют жидкий электролит на керамический, полимерный или композитный твёрдый материал. Они также позволяют добиться высокой плотности энергии и безопасности, но сроки коммерческого внедрения отличаются у разных производителей. Преимущество полутвердотельных решений в том, что зачастую они могут изготавливаться по отработанным технологиям для мягких ячеек, при этом требуют индивидуальной проверки под конкретное изделие.

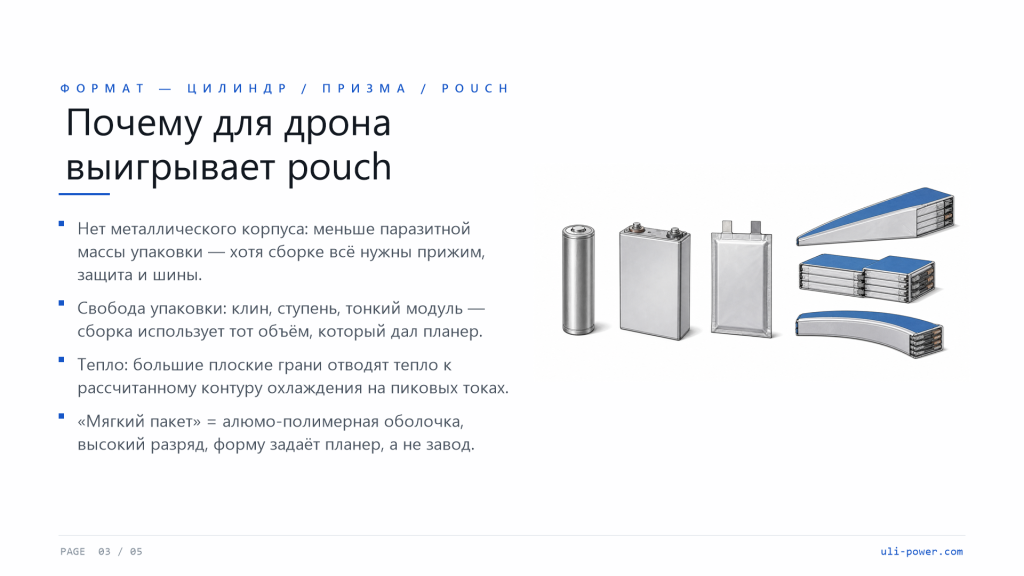

Почему мягкий форм‑фактор подходит для дронов

Среди существующих вариантов — цилиндрических, призматических и мягких ячеек — полутвердотельные мягкие ячейки привлекательны для многих конструкций БПЛА по трем механическим причинам.

Первая — вес. Мягкая ячейка не использует металлический корпус, как цилиндрическая. Это позволяет снизить вес неактивных компонентов упаковки, хотя готовый аккумуляторный блок всё равно требует сжатия, защиты, системы терморегулирования, шин и корпуса. При оптимизированной конструкции мягкая ячейка NMC демонстрирует хорошие показатели удельной энергоёмкости на уровне готового блока.

Вторая — свобода компоновки. Разработчики аккумуляторов для дронов редко ограничиваются простыми прямоугольными формами. Конструкции аппаратов требуют клинообразных, ступенчатых или тонких модулей для эффективного использования доступного объёма. Полутвердотельные мягкие ячейки производят разных габаритов, их можно комплектовать в блоки разной архитектуры. При этом в процессе эксплуатации ячейку нельзя сгибать или формовать; гибкость относится в первую очередь к ламинированной оболочке и компоновке блока.

Третья — терморегулирование. Мягкие ячейки имеют большую плоскую поверхность, что упрощает отвод тепла по заданному пути охлаждения. В дронах с высокой разрядной мощностью, где блок работает при высоких пиковых токах разряда, производительность зависит от теплового расчёта, расстояния между ячейками, степени сжатия, датчиков и ограничений системы управления.

Когда в спецификации БПЛА указано «мягкий блок», это означает гибкую алюминиево‑пластиковую ламинированную оболочку, высокую разрядную способность и форму, адаптированную под корпус аппарата, а не под стандарт завода‑производителя аккумуляторов.

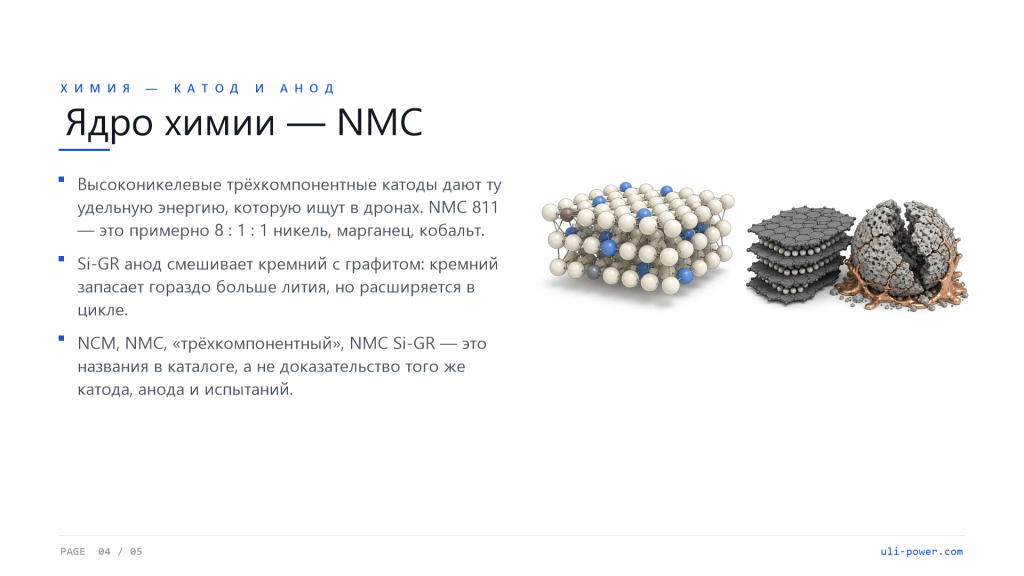

Химический состав: на первом плане NMC

Многие проекты высокоэнергетических полутвердотельных дронов используют тройную химию, в частности катоды NCM/NMC на основе никеля, кобальта и марганца. Высоконикелевые катоды привлекательны благодаря высокой удельной энергоёмкости, но NMC — не единственный возможный вариант для полутвердотельных аккумуляторов. Выбор зависит от плотности энергии, требований к разряду, теплового расчёта, ресурса циклов, сертификации и стоимости.

Ячейка NMC 811 — распространённый высоконикелевый состав, соотношение никеля, марганца и кобальта в катоде примерно 8:1:1. Реальные коммерческие характеристики зависят от загрузки электродов, конструкции ячейки, формирования и условий испытаний. Полутвердотельный аккумулятор может превышать показатели аналогичных ячеек с жидким электролитом, но любые значения Вт·ч/кг должны подтверждаться результатами испытаний ячеек, а не восприниматься как универсальные.

В прайсах поставщиков встречаются разные наименования: ячейка NCM, ячейка NMC, тройной литиевый мягкий аккумулятор и другие. Это могут быть похожие изделия, но одинаковое название не гарантирует одинаковый состав катода, анода, электролита и степень готовности к производству. Полутвердотельная мягкая ячейка и высокоэнергетическая ячейка NMC одного завода могут иметь одинаковый форм‑фактор, но сильно отличаться по химии и результатам проверок.

Стоит отдельно отметить вариант ячейки NMC Si‑GR для дронов, где анод выполнен из смеси кремния и графита, а не чистого графита. Кремний имеет значительно более высокую теоретическую ёмкость для накопления лития, но расширяется при циклах заряда‑разряда. Реальный прирост характеристик при добавлении кремния зависит от его доли, системы связующих веществ, загрузки электродов, технологии формирования и целевого ресурса циклов. Поставщик должен предоставлять измеренные данные ячеек, а не только рекламные процентные показатели.

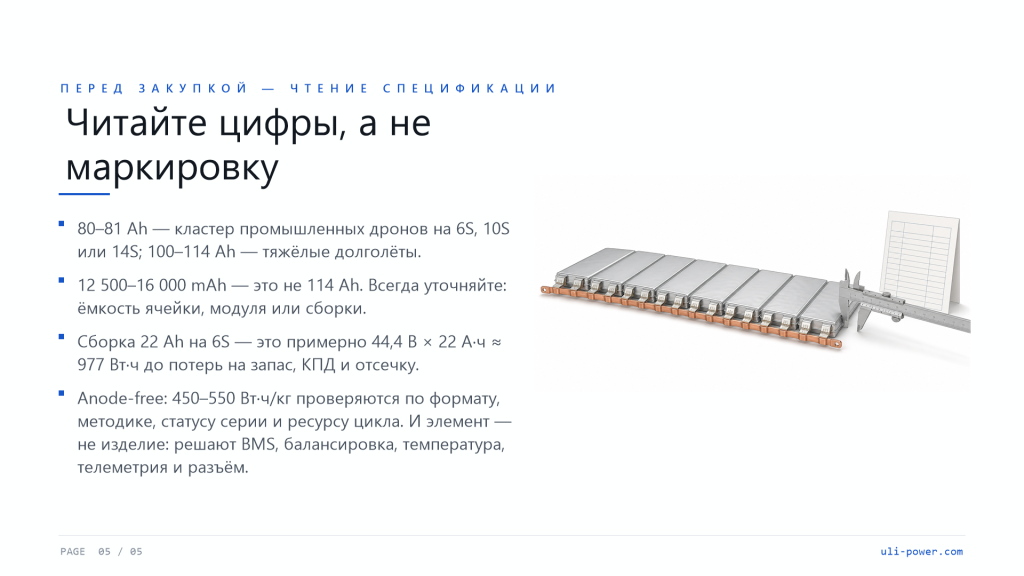

Распространённые форм‑факторы ёмкости

При поиске поставщика полутвердотельных аккумуляторов вы заметите, что ёмкости сгруппированы вокруг стандартных значений, так как конструкции дронов унифицированы под них.

Диапазон 80‑81 А·ч часто встречается в промышленных БПЛА: ячейка NMC 80 А·ч или полутвердотельная ячейка 81 А·ч комплектуются по схемам 6S, 10S или 14S под напряжение двигателей. Класс 100‑114 А·ч используется для более тяжёлых дальнолётных платформ, но сама по себе ёмкость не описывает готовый блок. Ячейку NMC 100 А·ч или полутвердотельную ячейку 114 А·ч нужно оценивать вместе с номинальным напряжением, схемой последовательно‑параллельного подключения, весом, скоростью разряда, охлаждением и рабочим диапазоном заряда. Также важно не путать 12500‑16000 мА·ч и 114 А·ч — это разные классы ёмкости, а не разные единицы измерения. Всегда уточняйте, указывает ли поставщик ёмкость ячейки, модуля или готового аккумуляторного блока.

Когда инженеры ищут полутвердотельный аккумулятор 16000 мА·ч или 22000 мА·ч, чаще всего речь идёт о модуле или готовом блоке. Блок ёмкостью 22 А·ч по схеме 6S имеет номинальную энергию примерно 44,4 В × 22 А·ч = 977 Вт·ч без учёта полезной ёмкости, КПД и пределов отключения. Только маркировка 22 А·ч не даёт информации о напряжении блока и реальном времени полёта.

Перспектива безанодных ячеек

Помимо распространённых полутвердотельных мягких ячеек существуют сухие безанодные мягкие ячейки, у которых перед первым зарядом отсутствует традиционный графитовый носитель. При заряде литий осаждается непосредственно на токосъёмник. Данная архитектура снижает вес неактивных компонентов и повышает удельную энергоёмкость ячейки, но всё ещё находится на стадии активных разработок. Заявленные показатели 450‑550 Вт·ч/кг нужно проверять по формату ячейки, условиям испытаний, степени готовности к производству и данным о ресурсе циклов. Лабораторный результат — это не сертифицированный коммерческий блок.

Основной компромисс — ресурс работы. В безанодных конструкциях необходимо контролировать осаждение лития, расширение, рост импеданса и безопасность при множественных циклах. Поэтому твердотельные дроновые аккумуляторы и сухие безанодные мягкие ячейки требуют проверки под конкретные условия эксплуатации. Для многих коммерческих операторов дронов хорошо протестированные полутвердотельные аккумуляторы NMC являются более практичным решением, чем высокоэнергетические образцы с малым объёмом полевых испытаний.

Сборка в готовый аккумуляторный блок

Отдельная ячейка — это не готовый продукт. Дрону нужен полутвердотельный аккумуляторный блок с системой балансировки, контролем температуры, телеметрией разряда и разъёмами под аппарат. Спецификация полутвердотельного литиевого блока должна содержать как минимум: химию ячейки и удельную энергоёмкость в Вт·ч/кг, ресурс циклов при заданной скорости разряда, диапазон рабочих температур, скорость зарядки и функции BMS. Без этих данных вы совершаете покупку «вслепую».

На этом этапе важна возможность прямого общения с поставщиком. Технологии развиваются быстро, и разницу между лабораторным образцом и продуктом, прошедшим лётные испытания, не всегда видно по техническому паспорту.

Мы — ULi, компания Dongguan Youli Electronic Technology Limited. Мы производим мягкие ячейки и блоки LFP и NMC для летательных и наземных платформ: от промышленных дронов до электровелосипедов и систем накопления энергии. Если для вашего аппарата нужна полутвердотельная мягкая ячейка нестандартной формы, напряжения или ёмкости — отправьте нам чертеж. Мы честно сообщим, что мы можем изготовить, какой будет ресурс циклов и стоимость.
